Scythe CPU Cooler Stabilizer Kit 775 in Verbindung mit Scythe Kama Angle

Vor etwa einer Woche habe ich auf meinem MSI P35 Neo-F einen anderen Kühler von Scythe montiert. Aufgrund von sehr guten Testberichten und dem ohnehin angestandenen Umzug der Hardware in ein neues Gehäuse habe ich mir besagten Scythe Kama Angle gebraucht gekauft und damit den Ninja 2 ersetzt welcher mir mitsamt dem Retention Kit von einem Freund abgekauft wurde.

Leider kam das bereits bestellte Scythe CPU Cooler Stabilizer Kit 775 nicht mehr rechtzeitig zur Montage des Scthe Kama Angle an und so hat sich die Montage des Retention Kits um eine knappe Woche verschoben.

Wie schon das alte Retention Kit von Scythe kommt auch der Stabilizer für den Sockel 775 in einer sehr kompakten, bunt bedruckten Verpackung aus Pappe:

Scythe CPU Cooler Stabilizer 775: Verpackung

Im Gegensatz zum alten Kit (welches leider nicht mehr hergestellt bzw. vertrieben wird) beinhaltet das Kit für den Sockel 775 nur noch jene Montagekomponenten, welche auch auf dem Sockel 775 verwendet werden können. Besitzer von AMD-Prozessoren oder anderer Intel Plattformen können mit dem Kit nichts mehr anfangen.

Der Unterschied zum alten Kit: Dort wurde die Halterung für den Sockel 775 durch eine für den Sockel 478 ersetzt. Der zu montierende Kühler musste daher eine entsprechende Halterung besitzen. Dafür hat das neue Kit von Scythe den Vorteil, dass eigentlich jeder Kühler, welcher Pushpins für den Sockel 775 nutzt, kompatibel sein müsste, die alte Variante für den Sockel 478 liegt noch immer bei.

Im Lieferumfang enthalten sind also die schon bekannte Montagemöglichkeit, welche den Sockel 775 zur Aufnahme von Halterungen des Sockel 478 befähigt, sowie die neu entwickelte Befestigung in Form einer Verschraubung für den Sockel 775.

Sollte jemand nach Informationen zur Montage eines Scythe Ninja 2 mit Scythe Retention Kit in Form der Klemmhalterung für Sockel 478 suchen: Einfach auf den in diesem Absatz enthaltenen Link klicken. Doch nun zurück zum aktuellen Befestigungssatz von Scythe:

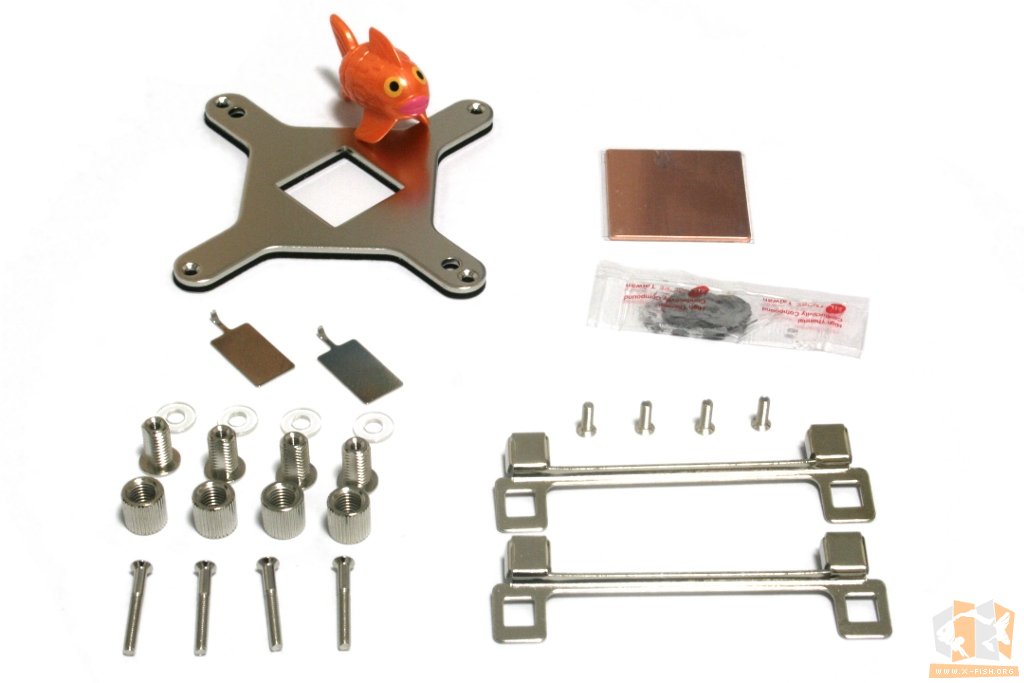

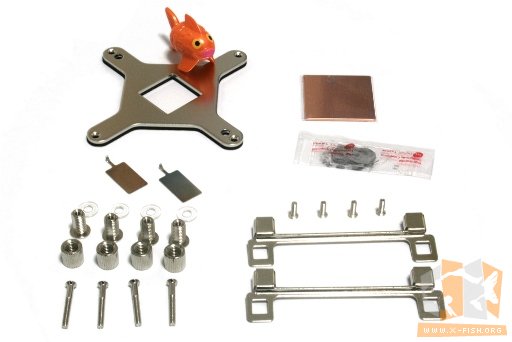

Scythe CPU Cooler Stabilizer 775: Lieferumfang

Im Hintergrund die unveränderte Backplate, rechts daneben der Kupferspacer sowie eine kleine Tüte mit Wärmeleitpaste. Die Teile im Vordergrund sind nach ihrem Einsatzzweck sortiert. Auf der rechten Seite befinden sich die beiden Metallbügel mit den dazugehörigen vier Schrauben. Diese Bauteile kommen nur beim Einsatz der Sockel 478 Klemmmontage zum Einsatz.

Links vorne alle für die neue Schraubmontage benötigten Einzelteile: Bolzen mit Innen- und Außengewinde, Überwurfmuttern und die vier dazugehörigen langen Schrauben. Hinter den Bolzen sind vier transparente Unterlagsscheiben aus Kunststoff zu erkennen, welche ebenfalls für die Schraubmontage benötigt werden. Zwischen den eben genannten Unterlagsscheiben und der Backplate befinden sich die beiden Werkzeuge welche Scythe zur Demontage der PushPins beigelegt hat.

Wie sieht die Verschraubung überhaupt aus? Ich habe die drei Komponenten für ein Bild zusammen­gefügt: Der Bolzen wird mit der Überwurfmutter auf der bisherigen Sockel-775-Halterung des Kühlers fixiert. Anschließend kann durch die Backplate hindurch die lange Schraube zum Befestigen des Kühlers verschraubt werden. Das ist auch schon alles.

Scythe CPU Cooler Stabilizer 775: Befestigungslösung

Nach diesem kurzen Überblick über Lieferumfang und Funktionsweise komme ich nun zur Montage des Kits bzw. zur Demontage des bereits verbauten Kühlers. Da ich den Kama Angle bereits montiert hatte wird auf allen Bildern die Wärmeleitpaste zu sehen sein. Dies nur als Anmerkung falls sich jemand wundern sollte wieso die Oberfläche des Scythe Kama Angle bei mir so rauh aussieht.

Noch ist der Kühler mit den PushPins befestigt. Durch eine Drehung der schwarzen Bauteile der PushPins springt der Kunststoffstift nach oben und man kann den Kühler ausbauen. Zunächst ein Bild mit dem noch fest montierten Scythe Kama Angle:

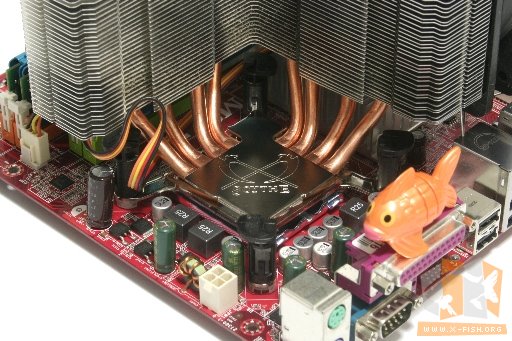

Scythe Kama Angle mit PushPin-Befestigung

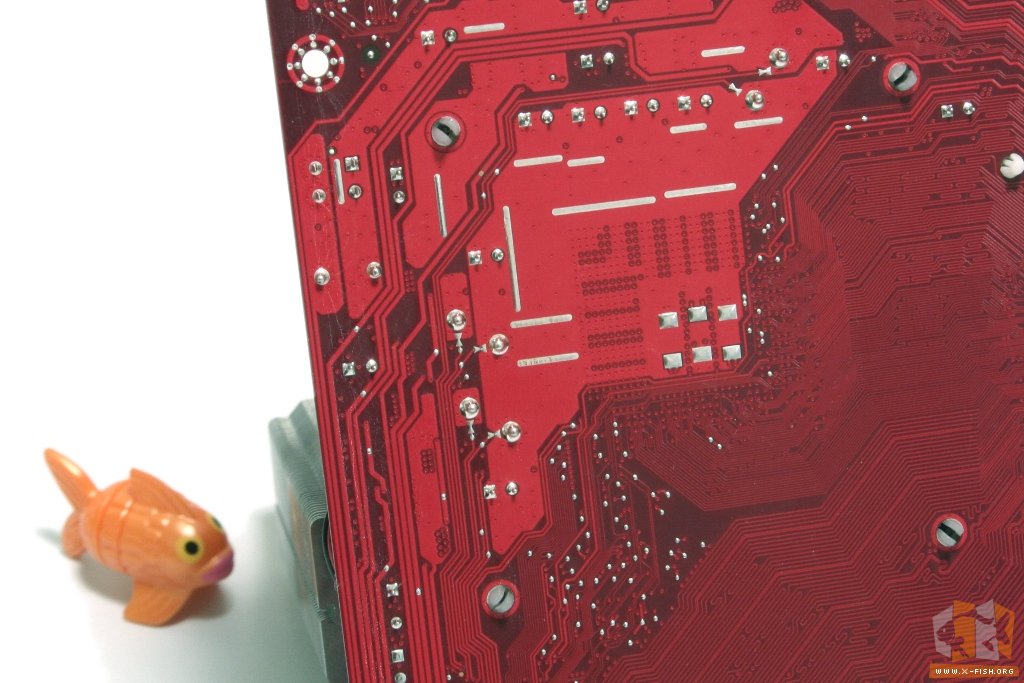

Selbst nachdem die schwarzen Kunststoffstifte bereits nach oben gezogen wurden, halten die PushPins den Kühler eventuell noch relativ fest in Position. Ein Blick auf die Rückseite zeigt, dass die weißen Teile der PushPins noch gespreizt sind. Man benötigt keine Zange oder sonstwie rohe Gewalt, einfach mit den Fingerspitzen die gespreizten Kunststoffnasen zusammendrücken und gleichzeitig mit der anderen Hand den Kühler auf der anderen Seite vom Motherboard abstützen.

PushPins auf Rückseite vom Motherboard

Binnen weniger Sekunden ist der Kühler demontiert und man hat Board und Kühler getrennt voneinander auf dem Tisch liegen.

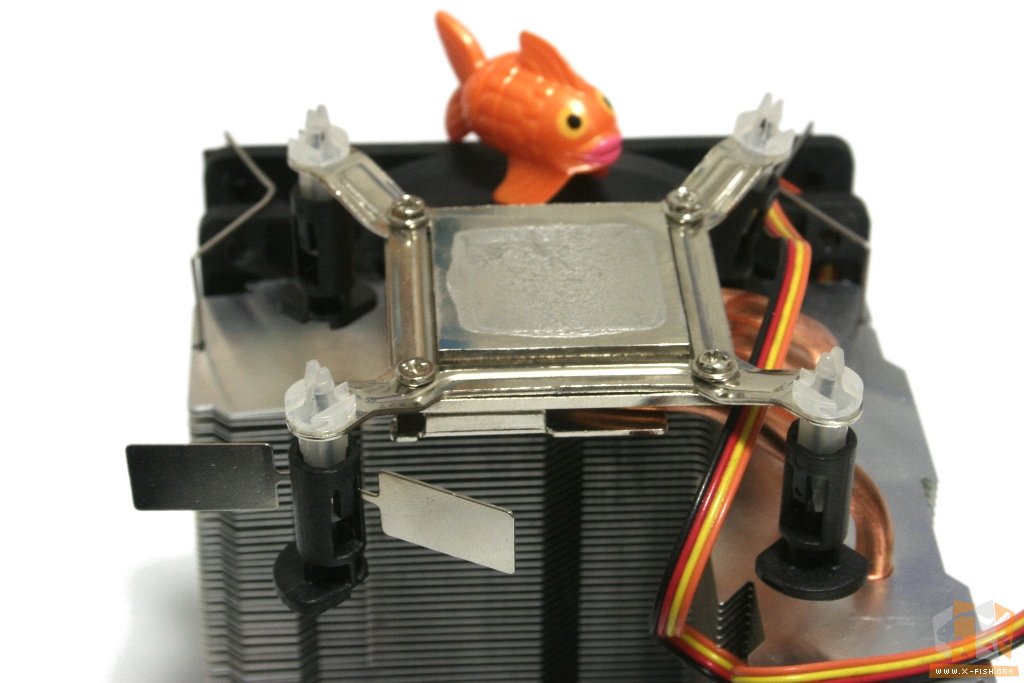

Nun geht es darum die PushPins von der Halterung aus Metall zu entfernen. Sie werden mit der bereits oben vorgestellten Kombination aus Bolzen und Überwurfmutter ersetzt. Zunächst ein Bild vom Originalzustand:

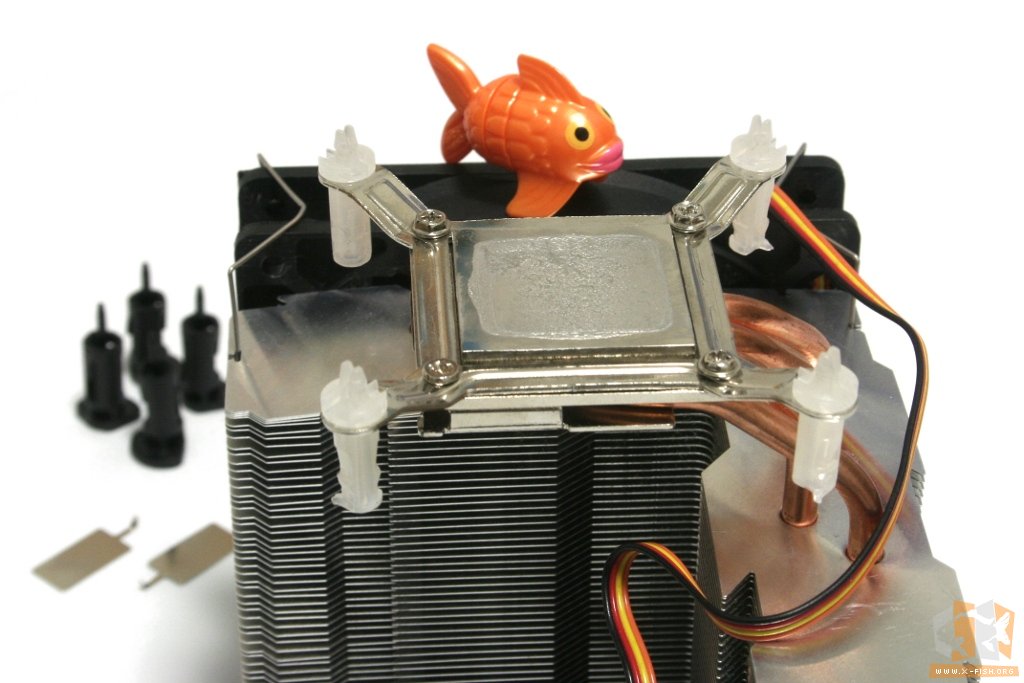

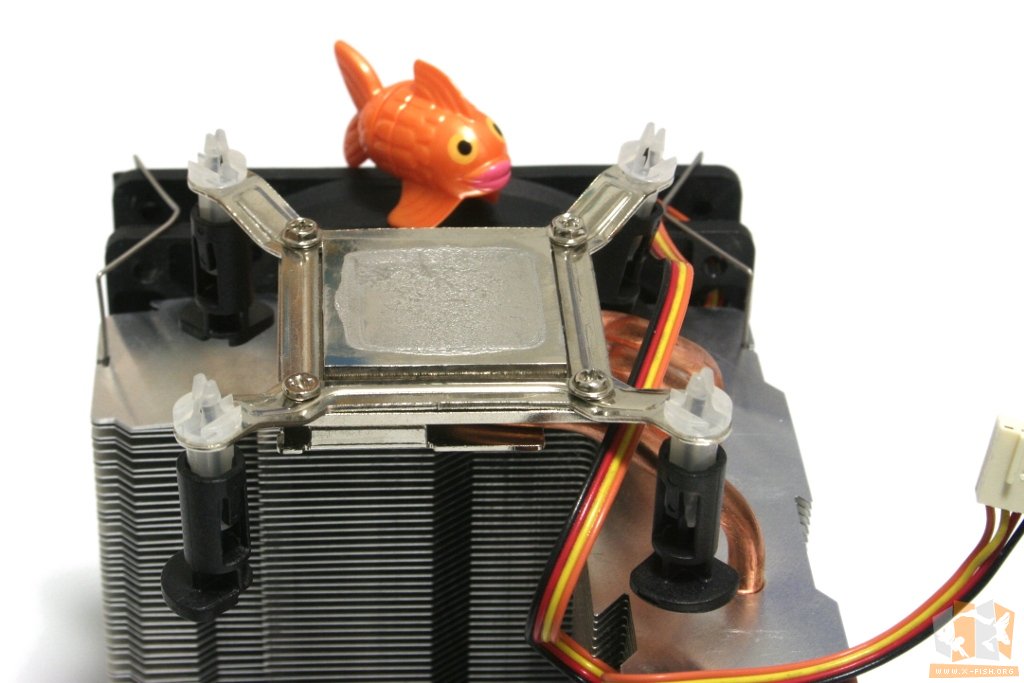

PushPins am Scythe Kama Angle

Hier nun wie die beiden von Scythe beigelegten Werkzeuge eingesetzt werden. An den PushPins befinden sich zwei schwarze, lange Clips. Einfach diese schwarzen Clips etwas nach außen biegen, das schwarze Bauteil der PushPins nach unten schieben und die Demontagewerkzeuge entfernen.

Scythe CPU Cooler Stabilizer 775: PushPin-Demontage

Die beiden Bauteile der PushPins sind nun nicht mehr »verriegelt«. Die Demontagewerkzeuge können daher entfernt werden. Noch sind die PushPins nicht vollständig getrennt. Daher muss mit einem kleinen bischen Kraftaufwand das schwarze Teil vom weißen Teil getrennt werden.

Einfach das schwarze Teil mit einem stärkeren Druck weiter nach unten schieben, dann lösen sich die beiden Teile voneinander. Die PushPins können anschließend weiterverwendet werden - nur sollte jemand das wirklich tun wollen?

Scythe CPU Cooler Stabilizer 775: PushPin-Demontage

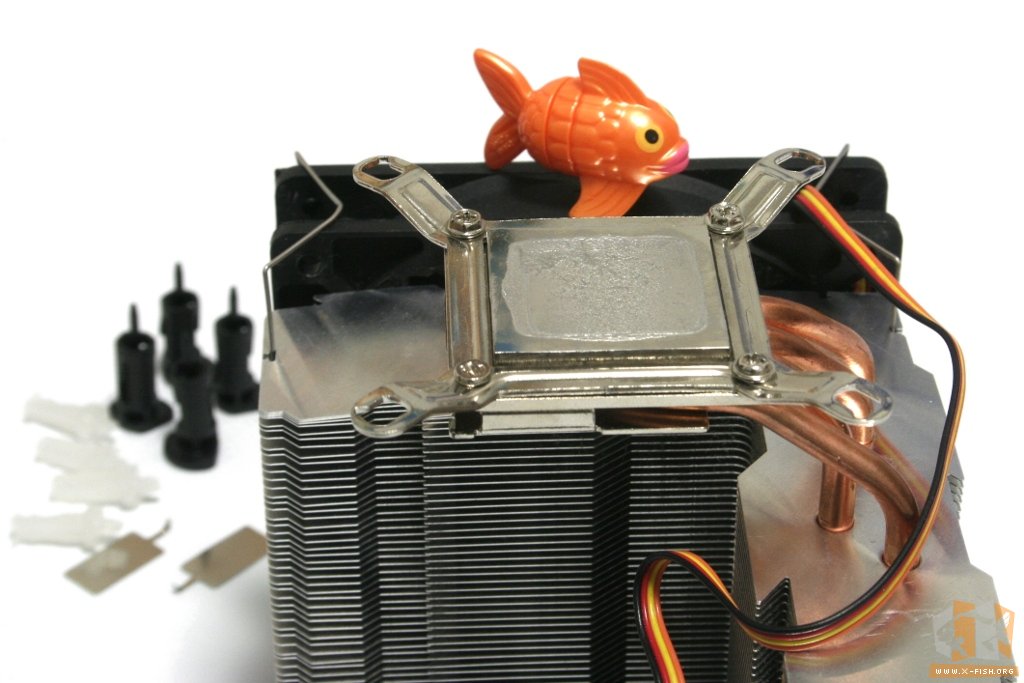

Die weißen Teile der PushPins können nach dem Abziehen der schwarzen Teile einfach nach oben aus der Halterung herausgezogen werden. Man sieht deutlich das es sich nicht um runde Öffnungen handelt, sondern eher um Langlöcher mit einer kleinen Ausbuchtung für eine Nase an den PushPins.

An dieser Stelle der Hinweis: Einfach auf die Bilder klicken wenn eine Version mit größerer Auflösung gewünscht ist.

Scythe CPU Cooler Stabilizer 775: PushPins demontiert

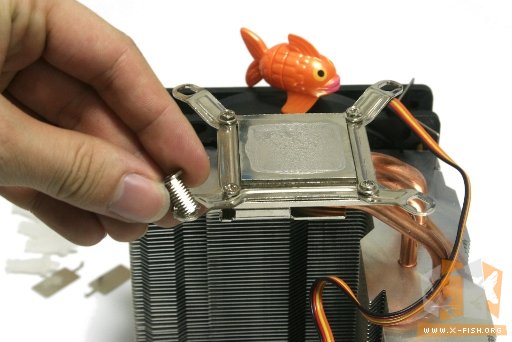

Passend zu den »Langlöchern« liegen dem Scythe CPU Cooler Stabilizer 775 die bereits erwähnten Bolzen mit Innen- und Außengewinde bei. Sie haben zwei abgeschrägte Seiten und werden somit von der Halterung automatisch vor einem Drehen geschützt. Die Überwurfmutter (siehe weiter unten) dient lediglich dazu sie an ihrem Platz zu halten und die Auflagefläche zur Halteklammer aus Metall zu vergrößern.

Scythe CPU Cooler Stabilizer 775: Bolzen mit Innengewinde

Die Montage der Bolzen ist kinderleicht. Sie sind einfach so durch die Löcher zu stecken das sie passen. Fast so wie im Kindergarten, dort haben auch keine Quadrate bei den Dreiecken gepasst, es ist also wirklich idiotensicher.

Nachdem alle vier Bolzen durch die vier Löcher im Halter gesteckt wurden sollte es folgendermaßen aussehen:

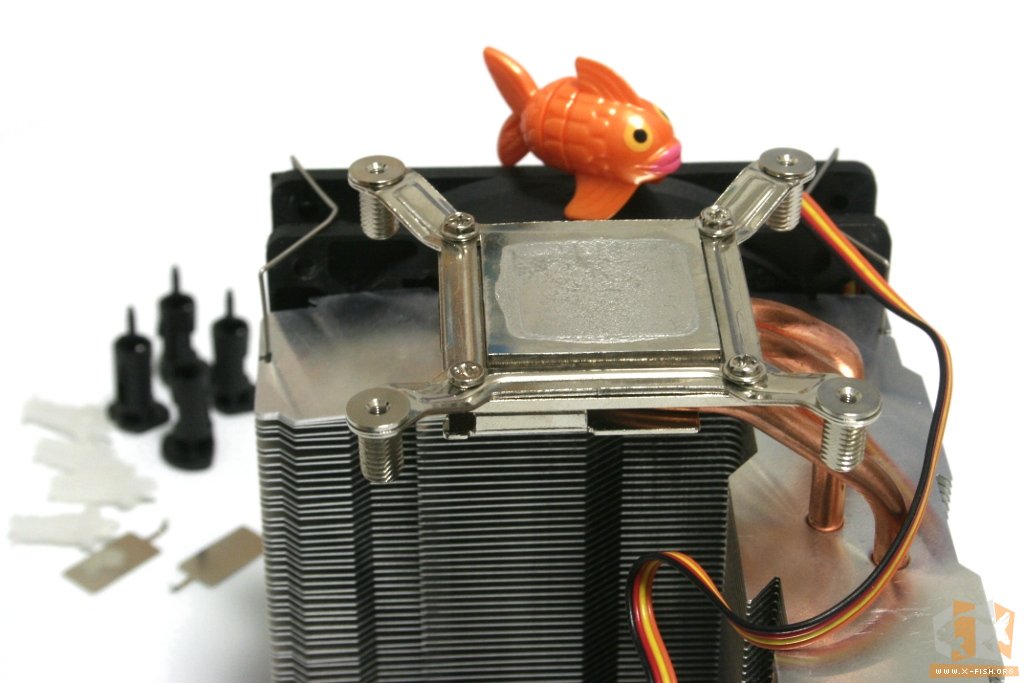

Scythe CPU Cooler Stabilizer 775: Bolzen mit Innengewinde

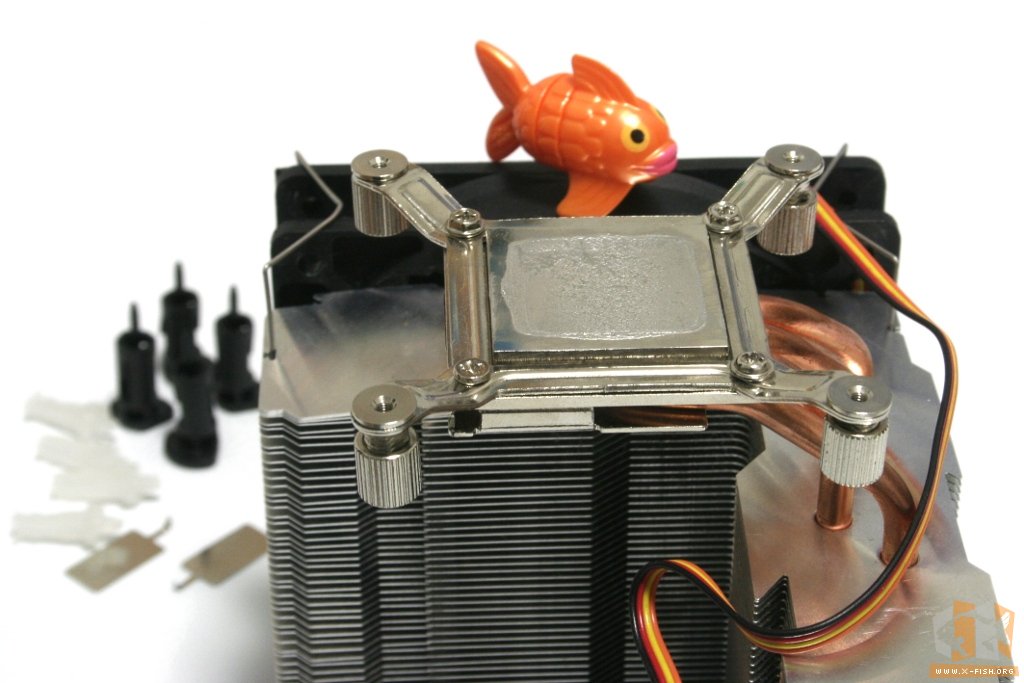

Nun müssen die Überwurfmuttern auf dem Außengewinde der Bolzen angebracht werden. Das Außengewinde hat lediglich diesen einen Zweck. Für die eigentliche Montage des Kühlers auf dem Motherboard ist das Innengewinde relevant.

Es genügt vollkommen die Muttern einfach mit der Hand anzuziehen, eine Zange ist wahrlich nicht notwendig. Wie bereits ein paar Absätze weiter oben verteilt die montierte Muter in Verbindung mit dem Bolzen den Anpressdruck auf das jeweilige Ende des Bügels aus Metall. Das folgende Bild zeigt die noch nicht ganz angezogenen Muttern auf den Bolzen:

Scythe CPU Cooler Stabilizer 775: Bolzen mit Überwurfmutter

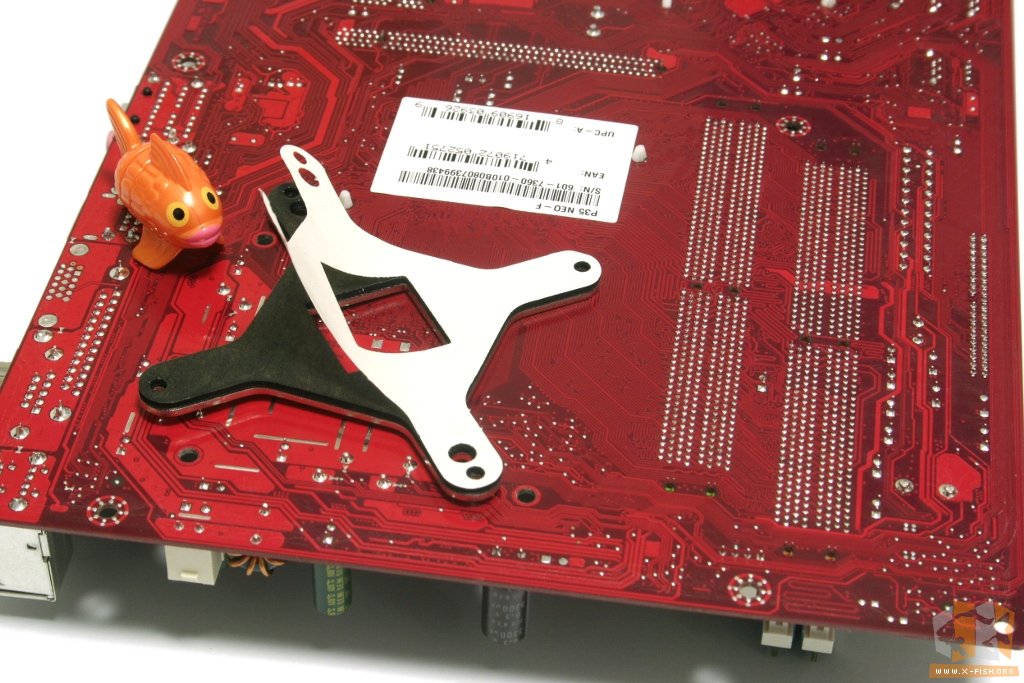

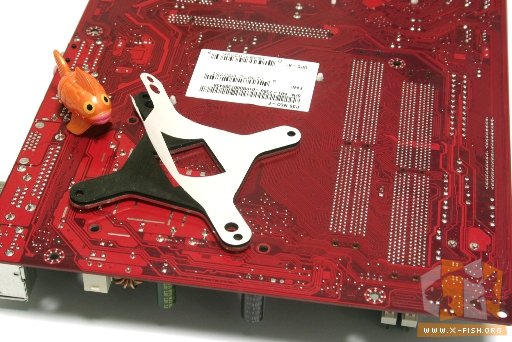

Die Montage der Backplate (welche wie bereits erwähnt jener aus dem früheren Retention Kit entspricht) läuft wie gewohnt ab:Schutzfolie auf der Rückseite abziehen, anschließend die Backplate auf der Rückseite des Motherboards auflegen. Hier eine Aufnahme wie die Schutzfolie bereits zur Hälfte vom Schaumstoff der Backplate abgezogen ist:

Scythe CPU Cooler Stabilizer 775: Backplate

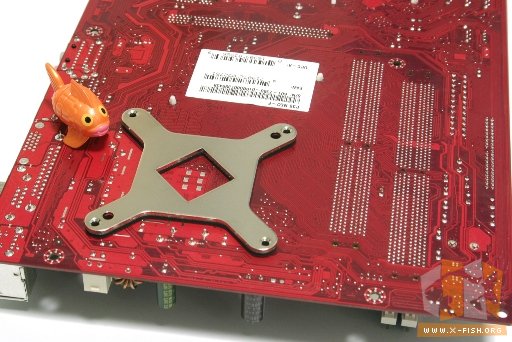

Der Kleber ist stark genug das ein einfaches Auflegen genügt, fest angezogen bzw. angedrückt wird die Backplate automatisch beim Verschrauben. Der Kleber erfüllt keine tiefergehende Funktion während des Betriebs des Computers. Er ist lediglich eine Montagehilfe damit man auch alleine (sprich: Mit zwei Händen) die Backplate montieren kann.

Scythe CPU Cooler Stabilizer 775: Backplate

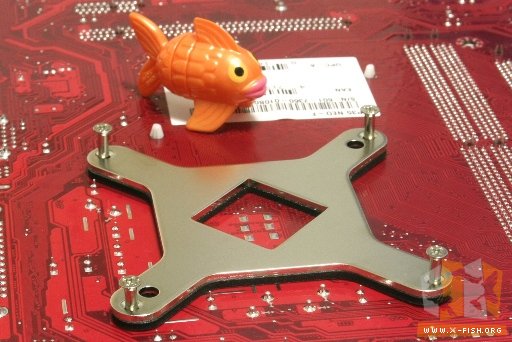

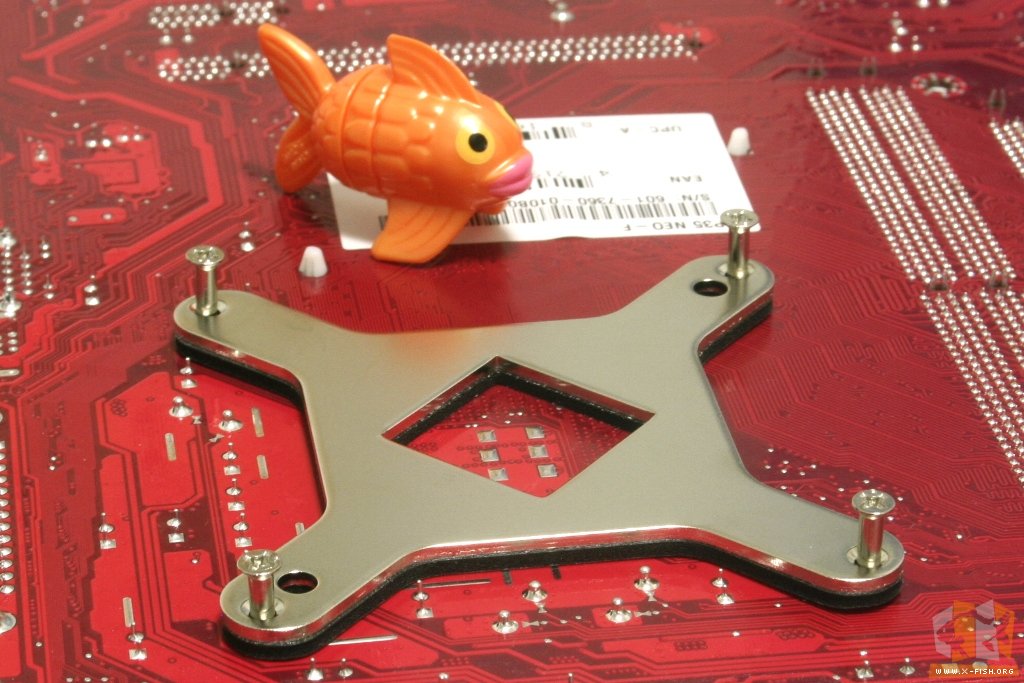

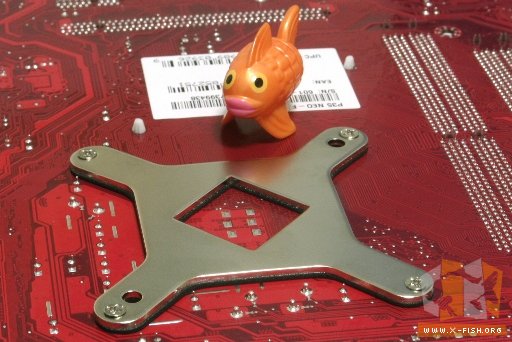

Für das folgende Bild habe ich einfach die vier Schrauben durch die Backplate hindurchgeschoben. Dies nur um illustrieren zu können wie die Verschraubung letztenendes funktioniert. Die Schrauben sind nicht vollständig durch die Backplate hindurchgeschoben, sie stehen auf der Tischplatte auf:

Scythe CPU Cooler Stabilizer 775: Schrauben durch die Backplate

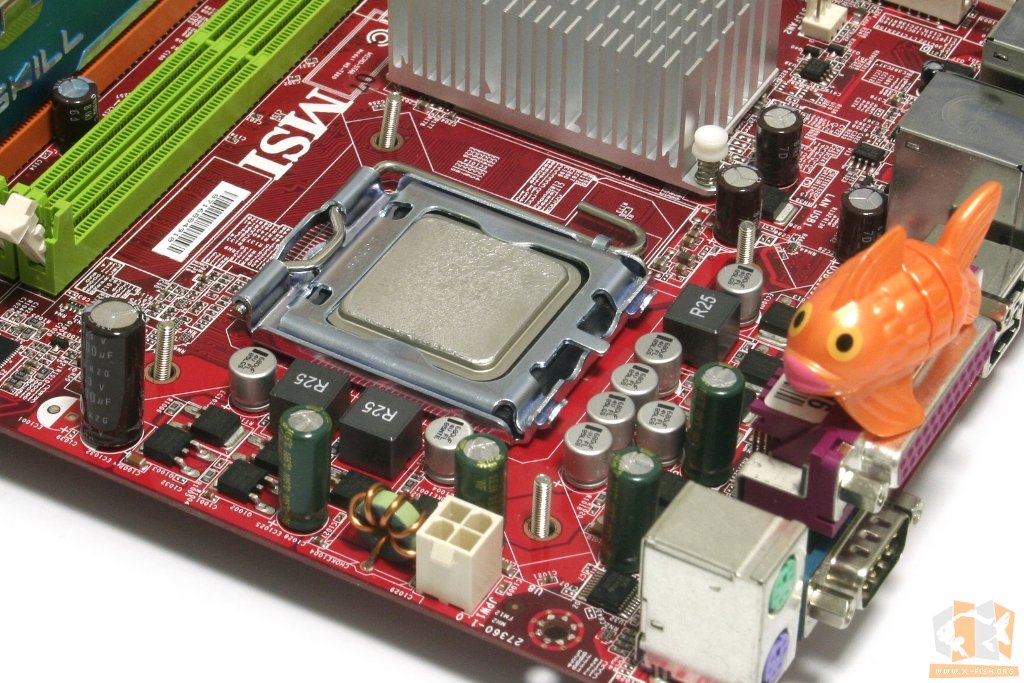

Da ich es ansonsten während des weiteren Verlaufs nicht darstellen kann erinnere ich mit dem folgenden Bild daran die transparenten Distanzringe aus Kunststoff nicht zu vergessen. Sie werden zwischen der Halterung des Kühlers und dem Motherboard platziert:

Scythe CPU Cooler Stabilizer 775: Kunststoffunterlagsscheiben

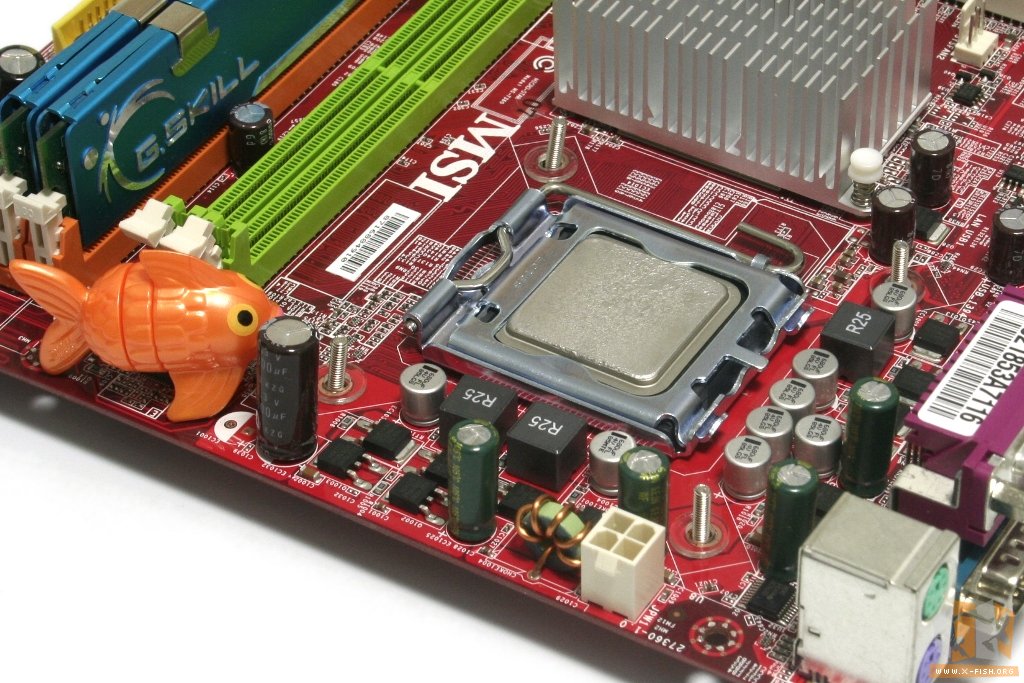

Durch die Konstruktion der Bolzen mit den Überwurfmuttern kann sich der Bolzen nicht mehr von der Sockel-775-Halterung lösen. Daher konnte ich den Kühler umdrehen und ihn einfach und problemlos für das folgende Bild vorsichtig auf die vier Schrauben aufsetzen.

Der weitere Verlauf der Montage wird von der Rückseite des Motherboards aus geschehen, daher ist dies das letztes Bild mit dem noch nicht verschraubten Scythe Kama Angle:

Scythe CPU Cooler Stabilizer 775: Lose aufgelegter Scythe Kama Angle

Die Endmontage bzw. »Hochzeit« von Kühler und Motherboard geht einfach von der Hand. Einfach den Kühler auf den Tisch stellen (mit einem Kühler mit größerer Auflagefläche als dem Sycthe Kama Angle geht es vermutlich noch einfacher ), die vier Schrauben durch die Backplate schieben, an den vier Bolzen per Hand ansetzen und anschließend mit dem Kreuzschlitzschraubendreher anziehen.

Genau genommen ist der Kleber auf der Rückseite der Backplate beim Nutzen der neuen Verschraubung von Scythe unnötig - schließlich arbeitet man ausschließlich von der Rückseite und hat die Backplate im wahrsten Sinne des Wortes »voll im Griff«.

Scythe CPU Cooler Stabilizer 775: Verschraubung durch die Backplate

Durch das Anziehen der Schrauben welches bitte über Kreuz vorgenommen wird, wird die Backplate automatisch an das Motherboard angepresst. Der zur Isolierung dienende Schaumstoff wird dabei zusammengedrückt. Er bleibt aber so stabil bzw. hart genug, dass ihn keine Pins durchbohren können und über die Backplate aus Metall Kontakt erhalten.

Wenn der Kühler durch die Backplate hindurch fest verschraubt wurde sollte es wie auf diesem Bild hier aussehen:

Scythe CPU Cooler Stabilizer 775: Verschraubung durch die Backplate

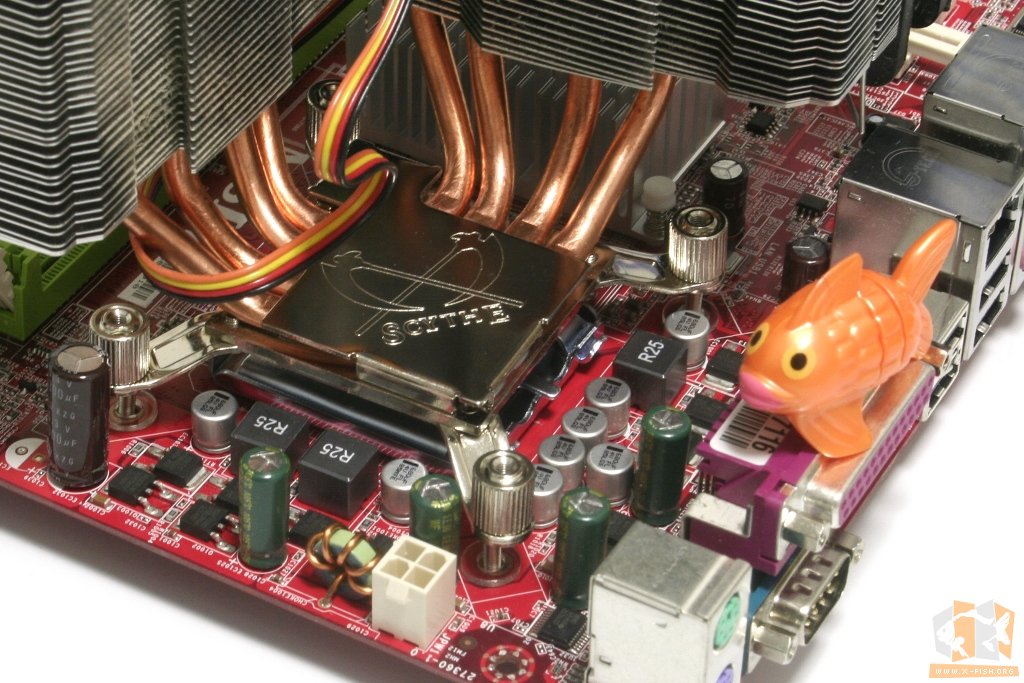

Zum Abschluss noch ein Bild von oben auf das Motherboard. Im Gegensatz zu anderen Kühlern sieht man beim Kama Angle sogar alle vier Verschraubungen auf einen Blick.

Da die Konstruktion mit Bolzen und Schrauben sogar niedriger ausfällt als die originalen PushPins sollte dar Scythe CPU Cooler Stabilizer 775 theoretisch bei jedem beliebigen Kühler mit PushPin-Montage für den Sockel 775 eingesetzt werden können.

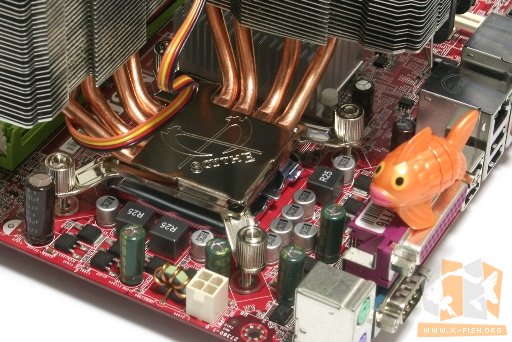

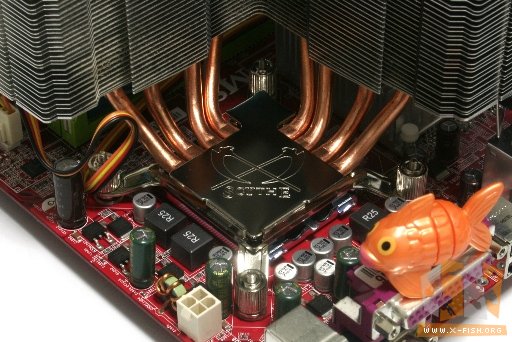

Mit Scythe CPU Cooler Stabilizer 775 montierter Scythe Kama Angle

Mein persönliches Fazit fällt sehr positiv aus. Wer keine PushPins mag, einen relativ schweren Kühler hat und auf ein universell einsetzbares Retention Kit zurückgreifen will: Scythe CPU Cooler Stabilizer 775 ist die Lösung.

Insbesondere die durchdachte Halterung welche eine Montage mit lediglich einem einzigen Werkzeug – dem Kreuzschlitzschraubendreher – ist meiner Meinung nach sehr lobenswert.

Kein »Gefrikkel« mit einem Inbusschlüssel unter dem Kühler, keine Schraubendreher welche durch Aussparungen in den Lamellen des Kühlers kleinste Schrauben anziehen müssen. Es wird einfach alles von der Rückseite befestigt und dies sehr gut und sicher.

Vorausgesetzt man hält sich an die Montageanleitung erhält man eine binnen 20 bis 30 Minuten einfach zu montierende Halterung. Ich habe inklusive der Aufnahmen für diesen Blog-Eintrag etwa 45 Minuten benötigt, mit dabei jedoch der Aus- und Einbau des Motherboards aus dem Gehäuse.

Ich werde in den folgenden Tagen noch ein paar Angaben zu den Temperaturen veröffentlichen. Vorneweg: Mit den PushPins lagen die Temperaturen bei 34°C (idle) bis maximal 46°C (Volllast) bei meinem Intel E5200 @ 3 GHz. Ich bin schon gespannt ob sich die Temperaturen irgendwie verändert haben. Ich gehe aber davon aus das sich da nicht viel ändern wird.
